【FKM】DN150氟橡膠耐酸橡膠接頭“橡膠之王�
上海淞江減震器集�(tuán)有限公司官方�(wǎng)站為您介紹：【FKM】DN150氟橡膠耐酸橡膠接頭“橡膠之王”信息，淞江集團(tuán)為特殊工況環(huán)境提供FKM橡膠接頭，主要采用氟橡膠生產(chǎn)，具有耐酸的功效，比三元乙丙橡膠的耐酸性能還要好，三元乙丙橡膠只能耐弱酸強(qiáng)堿，耐高�120度以下；但是，氟橡膠可以耐強(qiáng)酸，還能耐高�140度以下，堪稱(chēng)為橡膠之王�

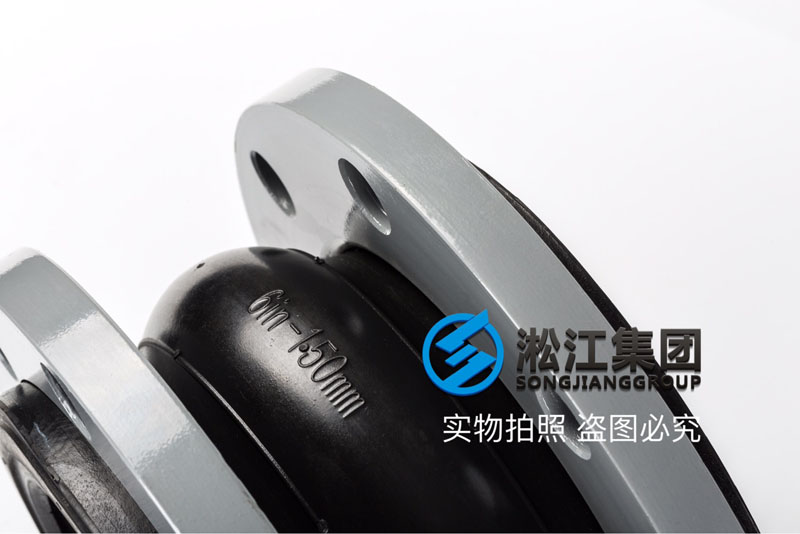

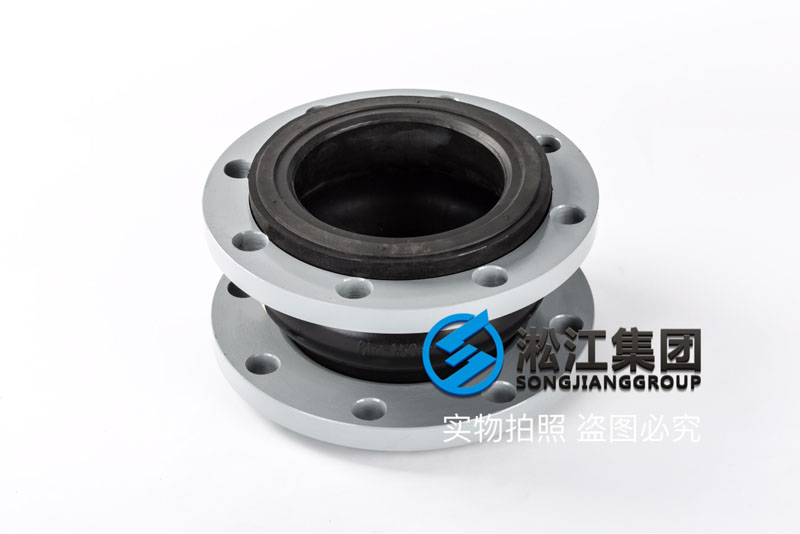

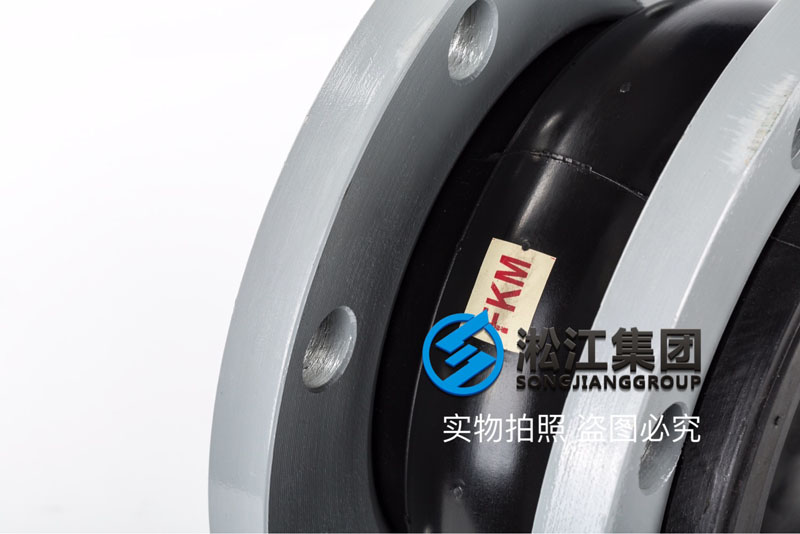

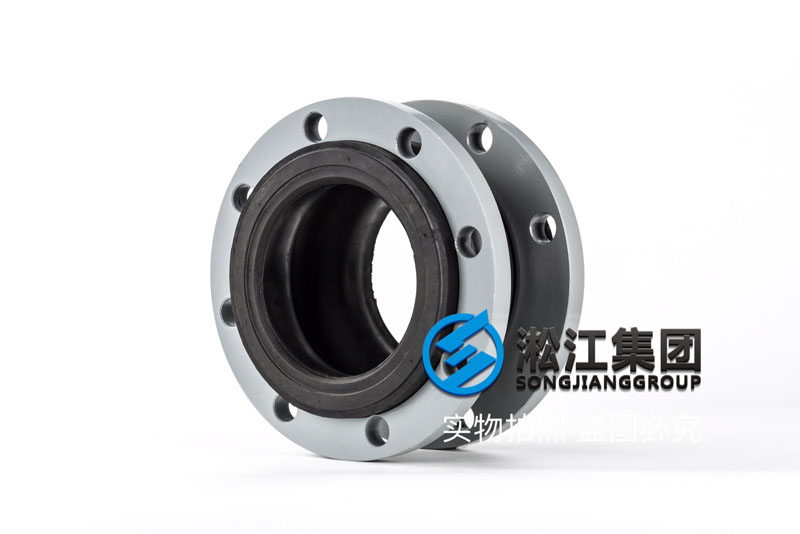

一、DN150氟橡膠耐酸橡膠接頭�(shí)物拍照：
二、DN150氟橡膠耐酸橡膠接頭介紹�
名稱(chēng)：氟橡膠單球橡膠接頭
型號(hào)：DN150
安裝�(zhǎng)度：180mm
軸向壓縮�18mm
軸向伸長(zhǎng)�10mm
軸向拉伸�10mm
橫向位移�12mm
偏轉(zhuǎn)角度�15°
�(biāo)�(zhǔn)：GB/T 9119-2000
壓力：PN16
法蘭：碳� / 球墨
介質(zhì)：強(qiáng)酸�120度以下�
�(zhì)保：1�
橡膠材質(zhì)：氟橡膠（FKM�
使用�(yōu)�(diǎn)：減震、降噪、保�(hù)管道�(shè)備長(zhǎng)期使用，降低維修成本�
生產(chǎn)廠家：上海淞江減震器集團(tuán)有限公司
資質(zhì)證書(shū)：合格證、質(zhì)保書(shū)、檢�(yàn)�(bào)告、德�(guó)萊茵TUV�(rèn)證、國(guó)家型式試�(yàn)�(bào)告、第三方性能檢測(cè)�(bào)告�
三、氟橡膠材料介紹�
氟橡膠材料的各種介紹：（這�(gè)是純氟橡膠的性能介紹，DN150氟橡膠耐酸橡膠接頭是混合氟橡膠，性能�(huì)有所下降�
以下文字�(lái)源于百度百科介紹，不是我廠工程師提供，僅供參考。穩(wěn)定性佳：氟橡膠具有高度的化�(xué)�(wěn)定性，是目前所有彈性體中耐介�(zhì)性能zui好的一種�26型氟橡膠耐石油基油類(lèi)、雙酯類(lèi)油、硅醚類(lèi)油、硅酸類(lèi)油，耐無(wú)�(jī)酸，耐多�(shù)的有�(jī)、無(wú)�(jī)溶劑、藥品等，僅不耐低分子的酮、醚、酯，不耐胺、氨、氫氟酸、氯磺酸、磷酸類(lèi)液壓油�23型氟膠的介質(zhì)性能�26型相似，且更有獨(dú)特之處，它耐強(qiáng)氧化性的�(wú)�(jī)酸如�(fā)煙硝酸、濃硫酸性能�26型好，在室溫�98%的HNO3中浸�27天它的體積膨脹僅�13%~15%�
耐高溫性：氟橡膠的耐高溫性能和硅橡膠一樣，可以�(shuō)是目前彈性體中zui好的�26-41氟膠�250℃下可長(zhǎng)期使用，300℃下短期使用�246氟膠耐熱�26-41還好。在300℃�100小時(shí)空氣熱老化后的26-41的物性與300℃�100小時(shí)熱空氣老化�246型的性能相當(dāng)，其扯斷伸長(zhǎng)率可保持�100%左右，硬�90~95度�246型在350℃熱空氣老化16小時(shí)之后保持良好彈性，�400℃熱空氣老化110分鐘之后保持良好彈性，�400℃熱空氣老化110分鐘之后，含有噴霧炭黑、熱裂法炭黑或碳纖維的膠料伸�(zhǎng)率上升約1/2~1/3，強(qiáng)度下�1/2左右，仍保持良好的彈性�23-11型氟膠可以在200℃下�(zhǎng)期使用，250℃下短期使用�
耐老化性：氟橡膠具有極好的耐天候老化性能，耐臭氧性能。據(jù)�(bào)�(dǎo)，DuPont�(kāi)�(fā)的VitonA在自然存放十年之后性能仍然令人�(mǎn)意，在臭氧濃度為0.01%的空氣中�(jīng)45天作用沒(méi)有明顯龜裂�23型氟橡膠的耐天候老化、耐臭氧性能也極好�
真空性能�26型氟橡膠具有極好的真空性能�246氟橡膠基本配方的硫化膠真空放氣率僅為37×10-6乇升/秒．厘米2�246型氟橡膠已成功應(yīng)用在10-9乇的真空條件下�
�(jī)械性能：氟橡膠具有�(yōu)良的物理�(jī)械性能�26型氟橡膠一般配合的�(qiáng)力在10~20MPa之間，扯斷伸�(zhǎng)率在150~350%之間，抗撕裂�(qiáng)度在3~4KN/m之間�23型氟橡膠�(qiáng)力在15.0~25MPa之間，伸�(zhǎng)率在200%~600%，抗撕裂�(qiáng)度在2~7MPa之間。一般地，氟橡膠在高溫下的壓縮永久變形大，但是如果以相同條件比較，如�150℃下的同等時(shí)間的壓縮永久變形�(lái)看，丁和氯丁橡膠均比26型氟膠要大，26型氟橡膠�200℃�24小時(shí)下的壓縮變形相當(dāng)于丁橡膠�150℃�24小時(shí)的壓縮變彀�
電性能�23型氟橡膠的電性能較好，吸濕性比其他彈性體低，可作為較好的電絕緣材料�26型橡膠可在低頻低壓下使用�
透氣性小：氟橡膠�(duì)氣體的溶解度比較大，但擴(kuò)散速度卻比較小，所以總體表�(xiàn)出來(lái)的透氣性也小。據(jù)�(bào)�(dǎo)�26型氟橡膠�30℃下�(duì)于氧、氮、氦、二氧化�?xì)怏w的透氣性和丁基橡膠、丁橡膠相當(dāng)，比氯丁膠、天然橡膠要好�
低溫性能：氟橡膠的低溫性能不好，這是由于其本身的化學(xué)�(jié)�(gòu)所致，�23-11型的Tg>0℃。實(shí)際使用的氟橡膠低溫性能通常用脆性溫度及壓縮耐寒系數(shù)�(lái)表示。膠料的配方以及�(chǎn)品的形狀（如厚度）對(duì)脆性溫度影響都比較大，如配方中填料量增加則脆性溫度敏感地變壞，制品的厚度增加，脆性混同度也敏感地變壞�
耐輻射性：氟橡膠的耐輻射性能是彈性體中比較差的一種，26型橡膠輻射作用后表現(xiàn)為交�(lián)效應(yīng)�23型氟橡膠則表�(xiàn)為裂解效�(yīng)�246型氟橡膠在空氣中常溫輻射�5×107侖的劑量下性能劇烈變化，在1×107侖條件下硬度增加1~3度，�(qiáng)度下�20%以下，伸�(zhǎng)率下�30%~50%，所以一般認(rèn)�246型氟橡膠可以�1×107侖，極限�5×107侖�
四、以下是DN150氟橡膠耐酸橡膠接頭工廠介紹�
除了氟橡膠可以耐強(qiáng)酸之外，還有一款內(nèi)襯四氟橡膠接頭也可以耐強(qiáng)酸堿，內(nèi)襯四氟耐強(qiáng)酸堿的性能比氟橡膠還要好，�(jià)格和氟橡膠價(jià)格都差不多，如需了解�(qǐng)�(diǎn)擊：PTFE�(nèi)襯聚四氟乙烯橡膠接頭
化生產(chǎn)線.jpg "【FKM】DN150氟橡膠耐酸橡膠接頭“橡膠之王”")
利產(chǎn)品.jpg "【FKM】DN150氟橡膠耐酸橡膠接頭“橡膠之王”")
保承諾.jpg "【FKM】DN150氟橡膠耐酸橡膠接頭“橡膠之王”")
